BCM 라이브러리 PWM LED Dimming

==================================Outline====================================

BCM 라이브러리

PWM LED Dimming

----------------------------------------------------------------------------



p/441



BCM 라이브러리



주소를 가상화 시키는 이유는 메모리를 효율적으로 사용하기 위해서이다.

‘[그림 16-18] BCM 2835의 버스 주소와 물리 주소의 대응관계’ 에서 MMU가 버스의 주소를 가상화시키는 것을 알 수 있다.



핀의 기능이 한 가지 이상인 경우는 핀에 여러 가지 신호가 물려 있고 사용자의 조작에 따라 스위치가 동작하여 원하는 기능을 사용할 수 있다.



//‘SPI’는 시리얼로 분류된다.





우선 BCM라이브러리를 다운로드 받는다. Pi2용 bcm2836이 가능한 파일을 설치한다.





기존의 라이브러리 제공 사이트에서 제공하는 최신버전인 1.39버전부터는 bcm2836을 지원한다.



아래 링크를 통해서 설치 할 수 있다.



http://www.airspayce.com/mikem/bcm2835/bcm2835-1.39.tar.gz



ssh를 통해서 터미널로 접근 및 설치 해보도록 한다.



설치 절차는 다음과 같다.

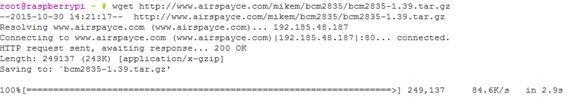

1. wget을 사용하여 라이브러리 다운로드



wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.39.tar.gz

2. 다운받은 파일 압축해제



tar xvzf bcm-2835-1.39.tar.gz

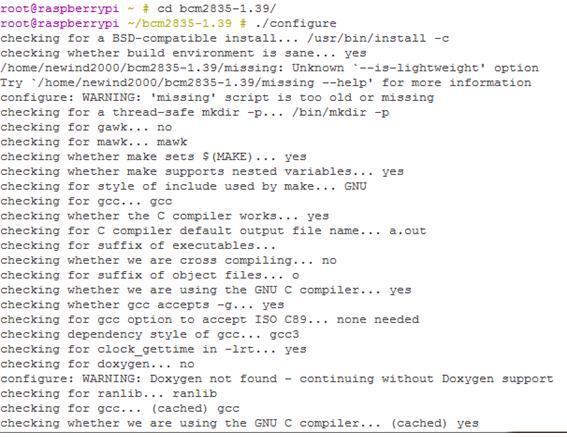

3. 압축 해제한 폴더로 이동 후 설정을 적용한다.



cd bcm2835-1.39/

./configure

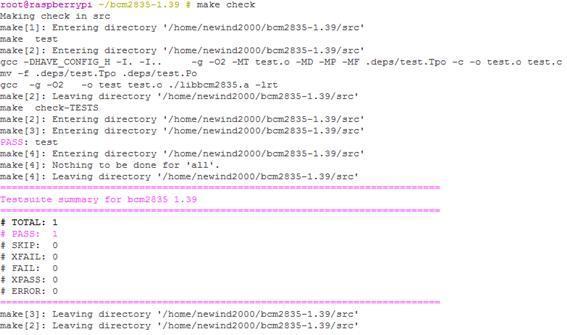

4. 설정이 올바르게 적용 되었는지 확인한다.

make check

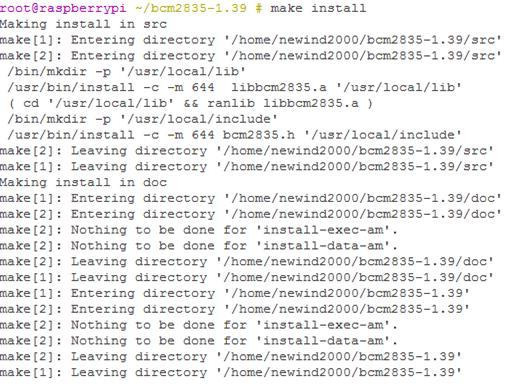

5. 설치한다.

make install

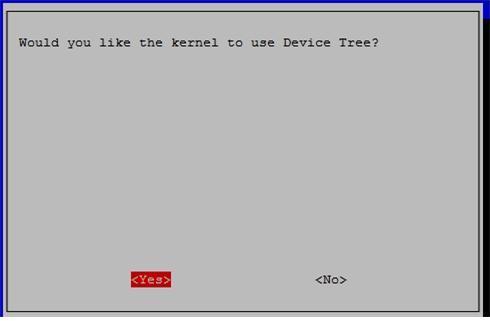

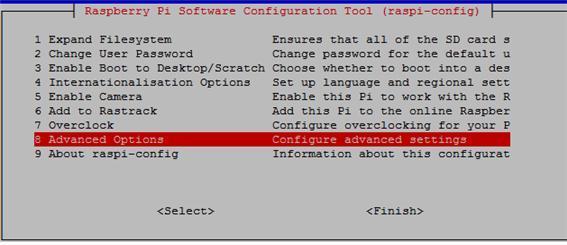

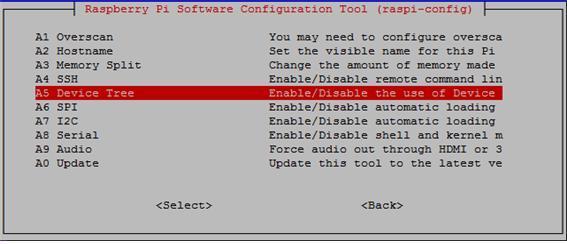

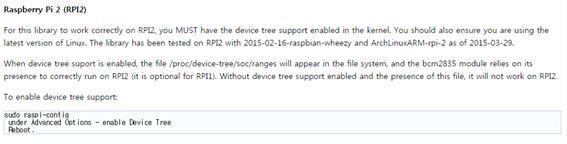

라즈베리파이2의 경우는 라이브러리를 사용하기 위해 디바이스 트리를 활성화시켜야 한다.

다음 'reboot'명령어를 사용하여 재부팅한다.



PWM LED Dimming



교재 p/449에 있는 [PWM제어 예제]를 사용하여 PWM 코딩을 한다.

/*** 소스 ***/

[PWM_test.c]

#include <bcm2835.h>  #include <stdio.h>  #define PIN 18  #define PWM_CHANNEL 0  #define RANGE       1024  int main(int argc, char **argv)  {      int direction = 1;      int data = 1;      if ( 0 == bcm2835_init() )          return 1;      bcm2835_gpio_fsel(PIN, BCM2835_GPIO_FSEL_OUTP);      bcm2835_gpio_write(PIN, LOW);      bcm2835_delay(1000);      bcm2835_gpio_fsel(PIN, BCM2835_GPIO_FSEL_ALT5);      bcm2835_pwm_set_clock(BCM2835_PWM_CLOCK_DIVIDER_2);      bcm2835_pwm_set_mode(PWM_CHANNEL, 1, 1);      bcm2835_pwm_set_range(0, RANGE);      while(1)      {          if(data == 1)              direction = 1;          else if(data == RANGE-1)              direction = -1;          data += direction;          bcm2835_pwm_set_data(PWM_CHANNEL, data);          bcm2835_delay(20);      }      bcm2835_close();      return 0;  }
