NTC 온도계 저항값 변환

----------------------------------------------------------------------------



NTC의 저항 값을 온도로 변환시키는 공식에 대해서 알아보자.



우선 저항 값을 구하는 공식이다.



<<1>>

float fCalcNtc(short wADCVal) // from ADC
{
    float fRntc;
    fRntc = 10000 * (float) wADCVal / ( 1023.0 - (float) wADCVal); // 10000 = pullup resistor
    return(fRntc);
}

<<2>>

float fCalcNtc(int wADCVal) // from ADC
{

    double fRntc;
    fRntc = ((SERIESRESISTOR * ( 1023.0 - (float) wADCVal) /(float) wADCVal)); // SERIESRESISTOR = pullup resi    stor
    return(fRntc);

}



회로구성에 따라 NTC가 GND로 들어가는 경우는 <<1>>, NTC의 회로가 MCU에 직접적으로 들어가는 구성은 <<2>>이다.

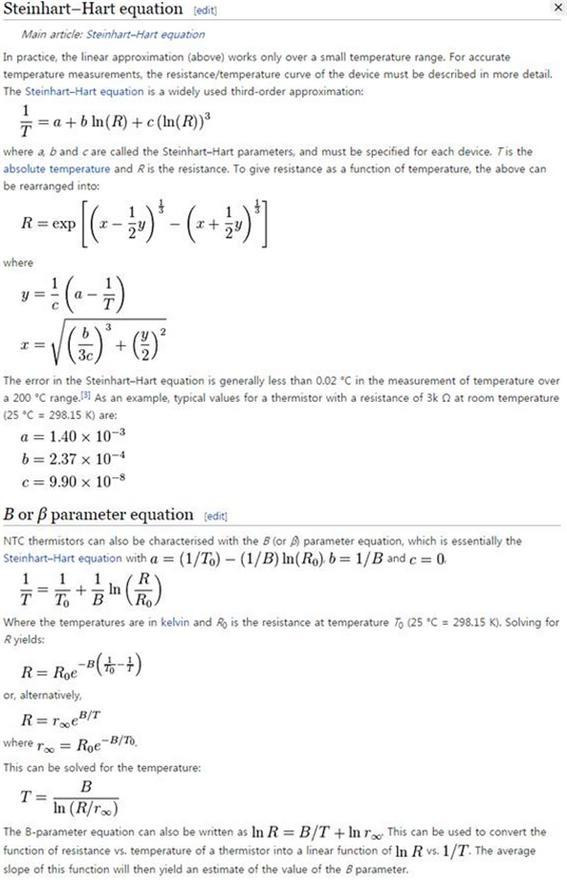

저항 값이 나오면 이 값을 Steinhart-Hart equation에 넣어서 값을 구하면 된다.

float fCalcTemp( float fRntc)
{

    float fTemp;
    fTemp = (1.0 / ( (log(fRntc/THERMISTORNOMINAL))/BCOEFFICIENT + 1.0/298.0)) - 273.0; //log = ln

    return( fTemp);
}

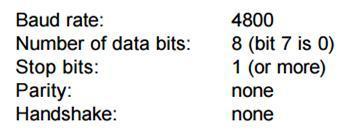

이것을 활용하여 온도 값을 통신으로 넘겨주는 프로그래밍을 해보자.

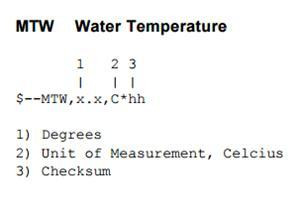

//'--'는 DC(Don't care) 영역

통신으로 받은 값은 UI를 활용하여 표시해 주어야 한다.

무조건 아스키코드로 전송된다.
