Interrupt

----------------------------------------------------------------------------

Interrupt





ARM은 전형적인 폰노이먼 구조를 띈다.



// PMC(Power Management Controller)

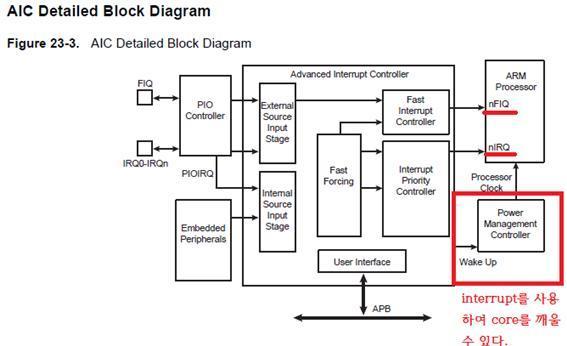

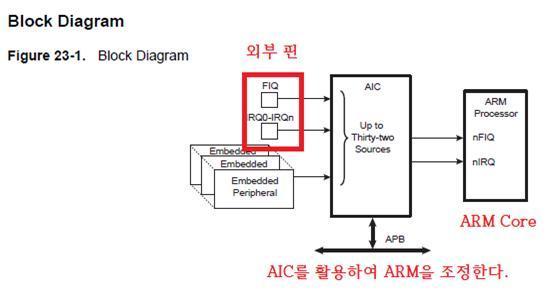

// AIC(Advanced Interrupt Controller)



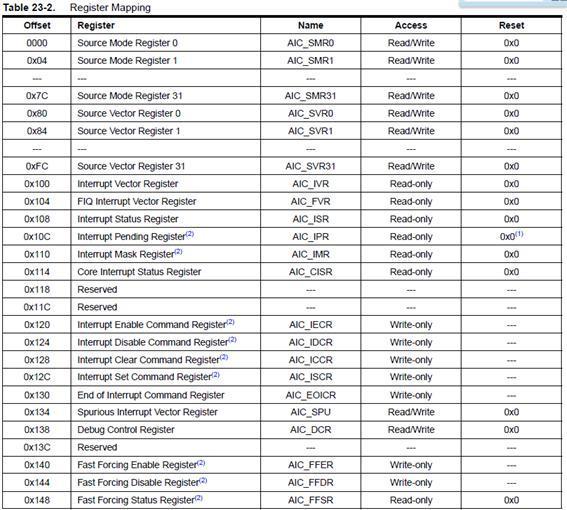

Interrupt를 사용해 보자.

FIQ가 IRQ보다 속도가 빠르다.

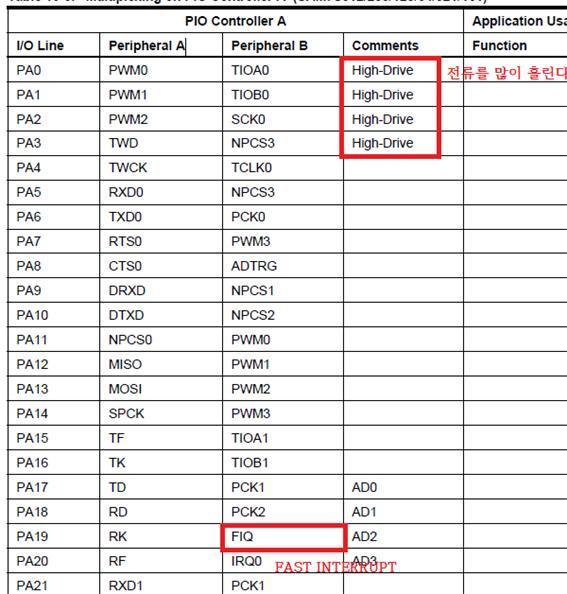

High-drive는 최대 16mA전류를 방출할 수 있다.

//나머지 핀들은 8mA이다.



총 핀들의 방출 전류의 합은 150mA를 넘을 수 없다.



ARM에서는 인터럽트 함수 이름을 사용자가 정의할 수 있다.

//ATmega는 인터럽트 함수 이름이 정의되어 있다.



C에서 함수 자체는 주소 값을 뜻함으로 interrupt의 주소에 사용자가 만든 함수를 넣으면 사용자가 작성한 함수가 호출되게 된다.



//ATmega와 ARM의 인터럽트 사용법이 다른 이유는 사용하는 core가 다르기 때문이다.



검출 모드 설정(트리거 설정)



FIQ가 가장 우선시 되고 PRIOR은 7이 우선순위이고 0으로 갈수록 우선순위가 낮아진다.





• IRQID: Current Interrupt Identifier

The Interrupt Status Register returns the current interrupt source number.

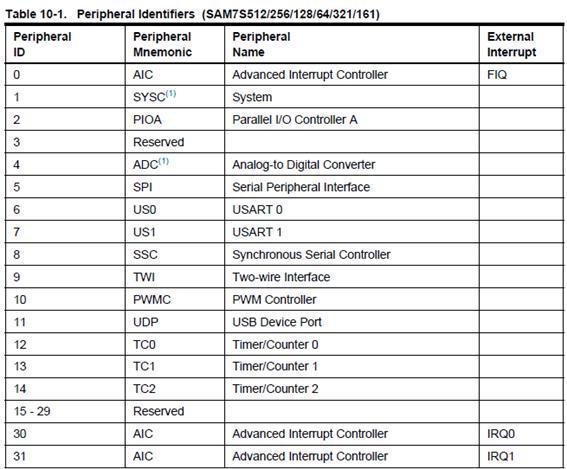

PID 2번에 맞춰서 짜겠다.



PSUDO CODE란 인간이 인지할 수 있는 문장으로 어떠한 코드를 작성할 것인지 적어 놓은 것이다.

주어진 PSUDO CODE에 따른 코드는 다음과 같다.

#include "AIC.h" #include "AT91SAM7S256.h" void HANDLER(void) {   static volatile unsigned int uiIsr;   volatile unsigned int uiCnt;   if()   {      }   for(uiCnt=0; 1000000>uiCnt; ++uiCnt);   return;   } void AIC_Init()   {   *PMC_PCER       = 1   <<   AT91C_ID_PIOA;   //전원공급(PIOA)활성화 - 데이터 시트 33PAGE   *AT91C_PIOA_PER   = 1   <<   INT_PIN;      //핀 활성화 - 데이터 시트 248PAGE   *AT91C_PIOA_ODR   = 1   <<   INT_PIN;       //핀 출력 비활성화   *AT91C_PIOA_IDR   = 1   <<   INT_PIN;       //인터럽트 핀 비활성화   *AT91C_PIOA_IFER   = 1  <<   INT_PIN;       //PIOA 입력 필터 활성화(잡음 제거 필터)   *AT91C_AIC_IDCR  = 1  <<   AT91C_ID_PIOA;  //인터럽트 핀 커맨드 비 활성화   *AT91C_AIC_ICCR  = 1  <<   AT91C_ID_PIOA;  //커맨드 레지스터 클리어   *AT91C_AIC_ISCR    = 1  <<   AT91C_ID_PIOA;  //커맨드 레지스터 셋   AT91C_AIC_SVR[AT91C_ID_PIOA]              =  (unsigned int)HANDLER;  //핸들러 등록 (7/29 여기까지)        return; }
