AX-12+ Baud Rate 값 변경, Packet 전달 함수 만들기

================================ Outline ====================================

AX-12+ Baud Rate 값 변경

Packet 전달 함수 만들기

----------------------------------------------------------------------------

/*

모터가 300도와 0도 사이를 오가며 지속적으로 회전시키려면 모터 회전 후 딜레이 값을 0.865초를 주면 된다.



_delay_ms(865);

*/



AX-12+ Baud Rate 값 변경

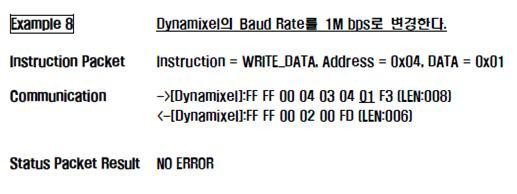

Baud Rate를 변경해 주기 위해서는 instruction에 WRITE_DATA(#3), Length 값에 4, Write Address 값은 4이다.

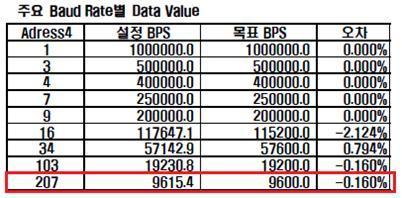

바꿔주고자하는 Baud Rate는 9,600bps로 한다.

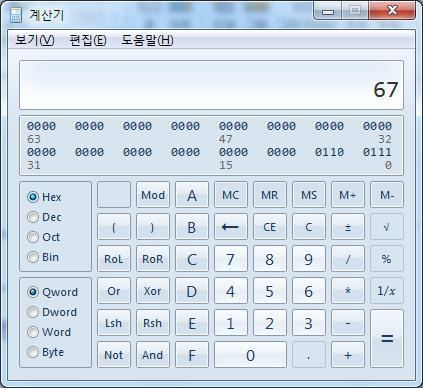

207은 Hex값으로 0x67이다.

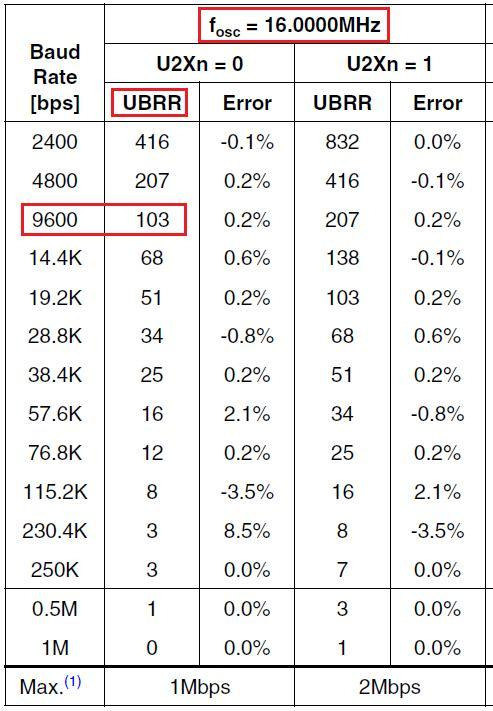

AX-12+와 통신을 위해 AX-12+의 Baud Rate를 바꿔주고 난 후 ATmega2560의 Baud Rate도 변경해 주어야 한다.

그리하여 코드는 아래와 같다.

#include <avr/io.h> #include <util/delay.h> void USART0_init() {   /* BAUD Rate Set */   UBRR0 = 0x67;   /* USART Set */   UCSR0A = 0b00000000;    //일반모드    UCSR0B = 0b00001000;    //인터럽트 사용 안함   UCSR0C = 0b00000110; } void PacketTX_P1(unsigned char ID, unsigned char Length, unsigned char Instruction, unsigned char cmd, unsigned char para1) {     Data_Tx0(0xFF);  //ini     Data_Tx0(0xFF);  //ini     Data_Tx0(ID);  //ID     Data_Tx0(Length);  //LENGTH = 2+ # of parameter     Data_Tx0(Instruction);  //Instruction      Data_Tx0(cmd);  //command in control table     Data_Tx0(para1);  //goal position(rear byte)        Data_Tx0((unsigned char)(~(ID + Length + Instruction + cmd + para1)));     _delay_ms(865); } int main(void) {   _delay_ms(1000);   USART0_init();      //Baud Rate 9600으로 변경    PacketTX_P1(0x0C, 0x04, 0x03, 0x04, 0xCF);       _delay_ms(3000);   UBRR0 = 0x67;   _delay_ms(3000); return 0; }



Packet 전달 함수 만들기



주의할 점은 check sum의 값이다. parameter의 개수와 관련이 있음으로 Length의 값을 이용하여 함수를 만들어주면 쉽게 값을 도출할 수 있다.

parameter의 개수에 따라 함수를 달리해 주어야 한다.

void PacketTX_P1(unsigned char ID, unsigned char Length, unsigned char Instruction, unsigned char cmd, unsigned char para1) {     Data_Tx0(0xFF);  //ini     Data_Tx0(0xFF);  //ini     Data_Tx0(ID);  //ID     Data_Tx0(Length);  //LENGTH = 2+ # of parameter     Data_Tx0(Instruction);  //Instruction      Data_Tx0(cmd);  //command in control table     Data_Tx0(para1);  //goal position(rear byte)        Data_Tx0((unsigned char)(~(ID + Length + Instruction + cmd + para1)));     _delay_ms(865); } void PacketTX_P2(unsigned char ID, unsigned char Length, unsigned char Instruction, unsigned char cmd, unsigned char para1, unsigned char para2) {     Data_Tx0(0xFF);  //ini     Data_Tx0(0xFF);  //ini     Data_Tx0(ID);  //ID     Data_Tx0(Length);  //LENGTH = 2+ # of parameter     Data_Tx0(Instruction);  //Instruction      Data_Tx0(cmd);  //command in control table     Data_Tx0(para1);  //goal position(rear byte)     Data_Tx0(para2);  //goal position(head byte)        Data_Tx0((unsigned char)(~(ID + Length + Instruction + cmd + para1 + para2)));     _delay_ms(865); }
