학습목표



J-K Flip Flop을 사용하여 프로테우스에서 카운터를 만들 수 있다.

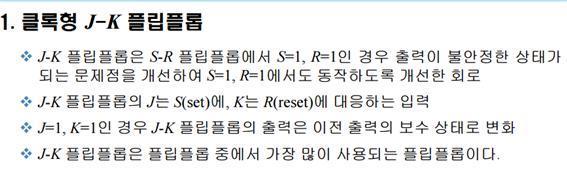

J는 set, K는 reset



R S flip flop에서 모두 1인 경우 부정인 상태를 J K가 보수인 상태로 바꾸어 준다.

JK Flip Flop의 특징 중 하나는 둘 다 1일 때 toggle(신호에 입력에 따라 반전)이 된다. 이 기능을 활용하여 counter을 만들어 볼 것이다.

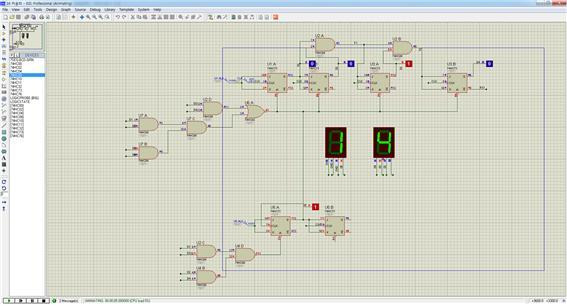

프로테우스를 사용하여 counter만들어 보기!
